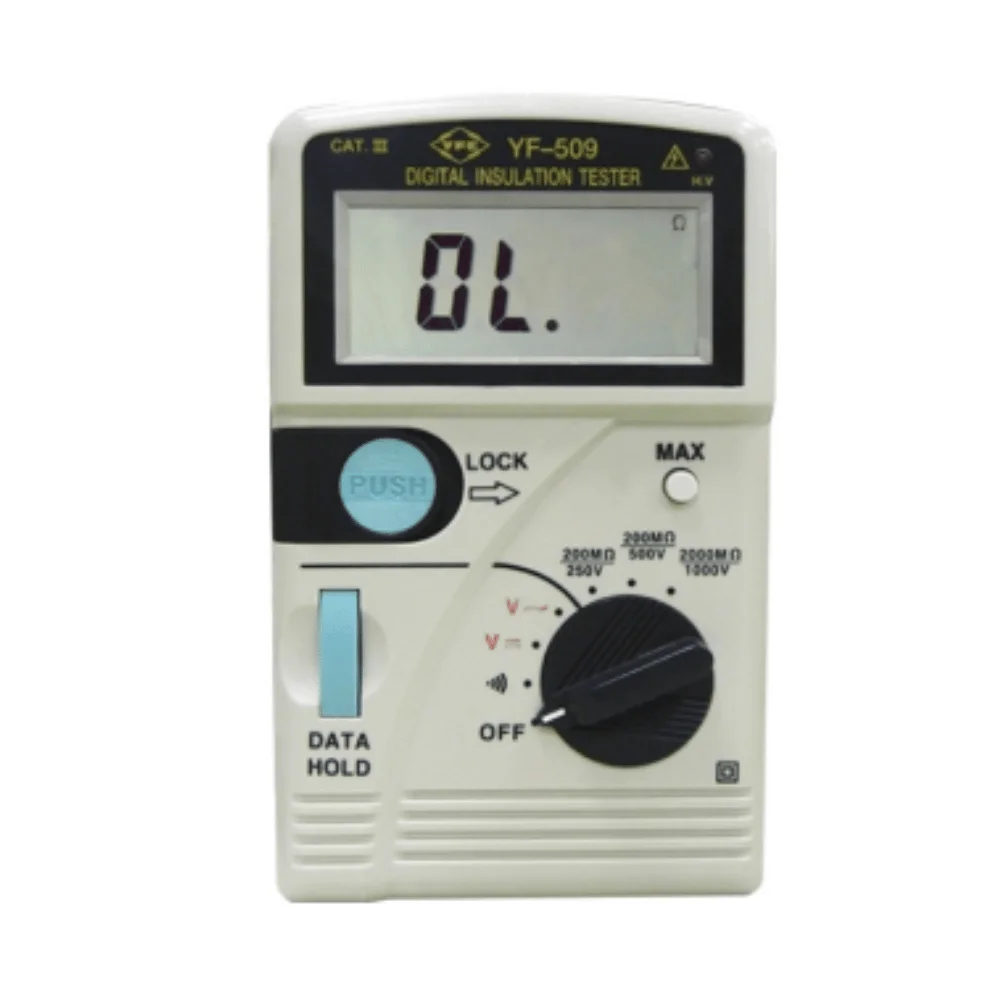

Máy đo điện trở cách điện Tenmars YF-509

Nhà sản xuất: Tenmars

Tính năng chính máy đo điện trở cách điện Tenmars YF-509:
• Máy được trang bị màn hình LCD với mức đọc tối đa 2000, hiển thị sắc nét.
• Hỗ trợ nhiều mức điện áp đo từ 250-1000V.

Máy đo điện trở cách điện Tenmars YF-509

Đồng hồ đo điện trở cách điện Tenmars YF-509 với thiết kế đẹp, nhỏ gọn, dễ dàng sử dụng. Đây là thiết bị đo điện trở giá rẻ mà Tenmars hướng tới người dùng phổ thông. YF-509 tuy giá rẻ, nhưng vẫn có đầy đủ tính năng của một phép đo. Máy đo điện trở cách điện Tenmars YF-509 dùng để đo, kiểm tra điện trở cách điện trong các nhà máy, thiết bị điện tử, điện lực, than khoáng sản, viễn thông….

Các tính năng của máy đo điện trở cách điện Tenmars YF-509

Đồng hồ đo điện trở cách điện Tenmars YF-509 có rất nhiều tính năng, sử dụng dễ dàng, giúp đo chỉ trong một thao tác. Máy được trang bị màn hình LCD với mức đọc tối đa 2000, hiển thị sắc nét. Tenmars YF-509 hỗ trợ nhiều mức điện áp đo từ 250-1000V. Có chức năng giữ dữ liệu. Sau đây là những tính năng chính của YF-509:

Màn hình LCD 3-1 / 2 chữ số với mức đọc tối đa năm 2000. Hiển thị
quá tải.
Chỉ báo pin yếu
Đo độ dẫn điện kháng cách điện cao: 0.1MΩ đến 2000MΩ
250V: 0.1MΩ đến 200MΩ.
500V: 0.1MΩ đến 200MΩ.
1000V: 1MΩ đến 2000MΩ.
Đo các điện áp từ 0 đến 750V và điện áp DC 0V đến 1000V.
Phím Chức năng: Giữ Dữ liệu, Tối đa.
Kiểm tra liên tục.

Hướng dẫn đo điện trở cách điện với Tenmars YF-509

Bước 1:

Trước tiên chúng ta cần phải tắt hết nguồn điện trước khi đo điện trở cách điện

Và để kiểm tra lại hệ thống còn điện hay không chúng ta cần chuyển đồng hồ về thang đo V. Đo kiểm tra nếu đồng hồ báo OV thi bạn có thể yên tâm để tiến hành đo điện trở.

Bước 2:

Xác định thang đo phù hợp. Trước hết bạn phải xem hệ thống điện chúng ta chuẩn bị đo đang ở bao nhiêu Vol? Từ đó mới có thể chọn đồng hồ đo điện trở cách điện phù hợp.

Ví dụ: Hệ thống điện bạn sẽ sử dụng là 500V, khi đó bạn cần chọn thang đo 1000V như máy đo điện trở cách điện Tenmars TM-507

…. Và cứ như thế chúng ta theo nguyên tắc 1/2 (Lưới điện bao nhiêu thì chúng ta sử dụng thang đo gấp đôi)

Bước 3:

Kẹp dây que vào vỏ thiết bị cần đo (dây đo màu đen), vỏ thiết bị ở đây như vỏ máy biến áp, vỏ motor, vỏ tủ điện…

Còn dây đo màu đỏ còn lại thì chạm vào nơi cần đo điện trở cách điện.

Bước 4: Tiến hành nhấn nút đo để đồng hồ phóng ra một lượng điện áp DC như mình đã chọn, và việc duy nhất chúng ta chỉ việc làm là đọc thông số hiển thị trên màn hình là xong .

Lưu ý: Vì các kết quả đo được sẽ thay đổi theo thời gian do tác dụng của điện dung, do đó cần có nhiều kết quả để tổng hợp, đánh giá đúng chất lượng của dung môi.

Thông số kỹ thuật

Mục	Thông tin chi tiết
Màn hình hiển thị	Màn hình LCD 3½ chữ số, hiển thị tối đa 1999, kèm đơn vị đo, dấu thập phân và ký hiệu.
Hiển thị phân cực	Tự động hiển thị dấu “–” khi đo giá trị âm.
Hiệu chỉnh 0	Tự động.
Chỉ báo quá tải	Hiển thị “OL” ở phía bên trái màn hình.
Chỉ báo pin yếu	Biểu tượng pin xuất hiện khi cần thay pin.
Tốc độ lấy mẫu	2.5 lần/giây.
Kích thước	160 × 100 × 52 mm (Dài × Rộng × Cao).
Khối lượng	Xấp xỉ 480 g (bao gồm pin).

Thông số (23℃ ± 5℃, độ ẩm <80%)

Điện áp DC

Dải đo	Độ phân giải	Độ chính xác	Trở kháng ngõ vào	Bảo vệ quá tải
DCV	1V	±(0.5% + 1 chữ số)	10MΩ	DC 1000V / AC 750V rms

Điện áp AC

Dải đo	Độ phân giải	Độ chính xác	Trở kháng ngõ vào	Bảo vệ quá tải
ACV	1V	±(0.8% + 4 chữ số)	10MΩ	DC 1000V / AC 750V rms

Đo điện trở cách điện

Dải đo	Độ phân giải	Độ chính xác	Dòng rò tối đa (Dung sai)
200MΩ / 250V	0.1MΩ	±(3% + 3 chữ số)	0.4mA max
200MΩ / 500V	0.1MΩ	±(3% + 3 chữ số)	0.9mA max
2000MΩ / 1000V	1MΩ	±(3% + 5 chữ số)	1.7mA max

Điện áp đầu ra khi đo cách điện

Dải đo	Điện áp hở mạch tại đầu đo	Điện áp thực tế tại điện trở mẫu
250V / 50MΩ	Điện áp định mức ±10%	Với điện trở khoảng 1MΩ, điện áp đầu ra đạt tối thiểu 90% giá trị định mức.
500V / 1000MΩ	Điện áp định mức ±10%	Với điện trở trong dải 20MΩ, điện áp đầu ra đạt yêu cầu theo định mức.
1000V / 2000MΩ	Điện áp định mức ±10%	Với điện trở khoảng 50MΩ, điện áp đầu ra đạt tối thiểu 90% giá trị định mức.
