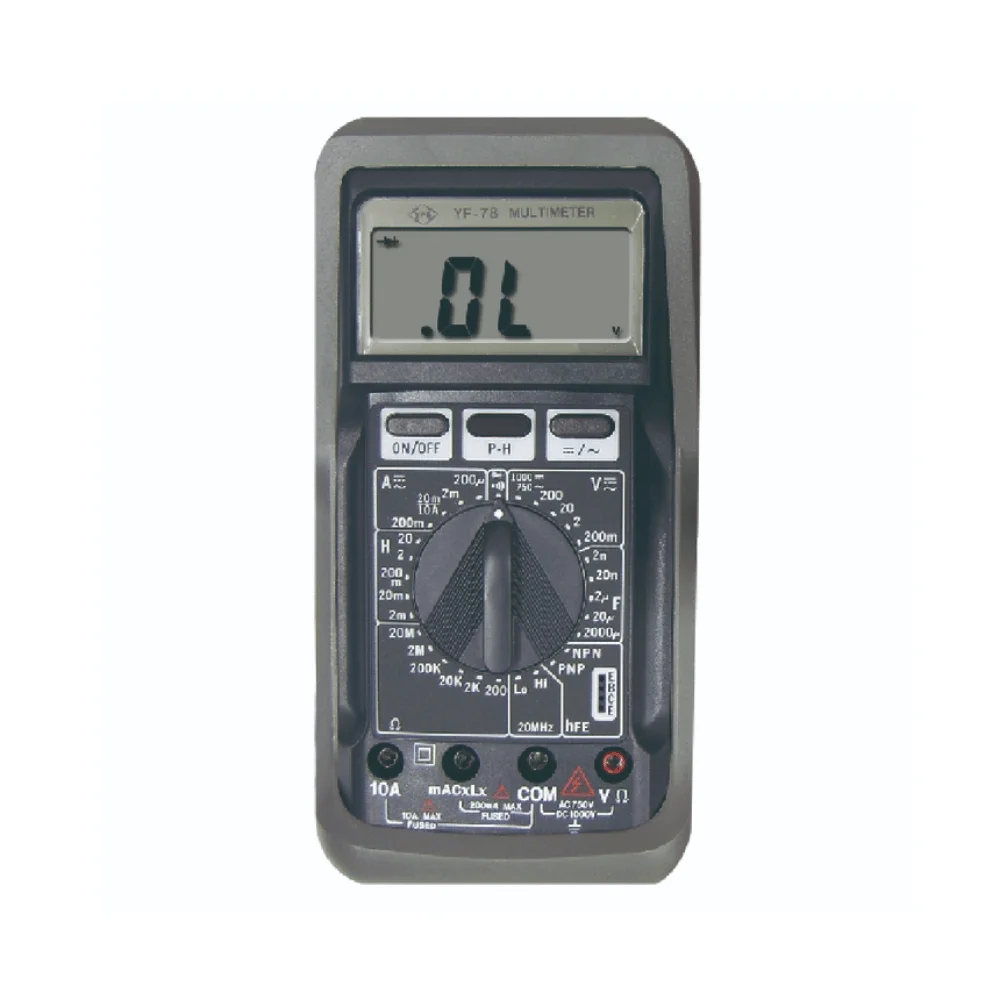

Đồng hồ dò LCR Tenmars YF-78

Nhà sản xuất: Tenmars

Tính năng chính đồng hồ dò LCR Tenmars YF-78:
• Cảnh báo quá tải: Màn hình hiển thị “OL” khi vượt quá giới hạn đo.
• Cảnh báo pin yếu: Khi điện áp pin thấp hơn mức hoạt động, thiết bị sẽ tự động kiểm tra và hiển thị “BAT” để báo cần thay pin.
• Tốc độ lấy mẫu: 2.5 lần mỗi giây.

SKU: YF-78 Danh mục: Thiết bị đo chỉ thị pha Thẻ: do dong ro, máy đo dòng rò, rò rỉ điện năng, Tenmars YF-78

Đồng hồ dò LCR Tenmars YF-78

Đồng hồ dò LCR Tenmars YF-78 là loại đồng hồ đo dòng rò rỉ điện năng của Tenmars. Tenmar YF-78 thiết kế nhỏ gọn, dễ sử dụng. Đồng hồ YF-78 được ứng dụng để do điện hao hụt, rò rỉ điện, chống bị ăn cắp điện. Máy dò LCR Tenmars YF-78 kiểm tra điện rò dòng LCR đa chức năng. Thang đo rộng, hiển thị số, có nút xoay tiện dụng.

Đồng hồ dò LCR Tenmars YF-78 kiểm tra điện rò của các dòng LCR, đa chức năng với thang đo rộng: ACA, ACV, DCA, DCV, điện trở, điện dung, diode, liên tục.

Máy được thiết kế dạng đồng hồ hiển thị số, xoay nút để chọn thang đo. Bên ngoài máy được bọc một lớp cao su bảo vệ máy khỏi va đập hay rơi rớt khi sử dụng.

Thông số kỹ thuật đồng hồ dò LCR Tenmars YF-78:

Loại màn hình: Màn hình LCD 3½ chữ số, giá trị hiển thị tối đa 1999, có hiển thị đơn vị, dấu thập phân và ký hiệu.
Hiển thị cực tính: Tự động hiển thị dấu “-” khi giá trị đầu vào là âm.
Chức năng đặt lại về 0: Tự động điều chỉnh về 0 khi không có tín hiệu.
Cảnh báo quá tải: Màn hình hiển thị “OL” khi vượt quá giới hạn đo.
Cảnh báo pin yếu: Khi điện áp pin thấp hơn mức hoạt động, thiết bị sẽ tự động kiểm tra và hiển thị “BAT” để báo cần thay pin.
Tốc độ lấy mẫu: 2.5 lần mỗi giây.

Thông số kỹ thuật đo điện áp một chiều (DCV)

Thang đo	Độ phân giải	Độ chính xác	Trở kháng đầu vào	Bảo vệ quá tải
200mV	100μV	±(0.5% + 1)
2V	1mV
20V	10mV	±(0.5% + 3)	10MΩ	DC 1000V / AC 750V rms
200V	100mV
1000V	1V

Thông số kỹ thuật đo điện áp xoay chiều (ACV)

(Đáp ứng trong dải tần 40Hz–500Hz)

Thang đo	Độ phân giải	Độ chính xác	Trở kháng đầu vào	Bảo vệ quá tải
200mV	100μV
2V	1mV
20V	10mV	±(1.2% + 4)	10MΩ	DC 1000V / AC 750V rms
200V	100mV
750V	1V	±(1.5% + 4)

Dòng điện một chiều (DCA)

Thang đo	Độ phân giải	Độ chính xác	Sụt áp (Voltage burden)	Bảo vệ quá tải
200μA	100nA
2mA	1μA	±(1.2% + 2)	< 0.7V	0.5A / 250V cầu chì
20mA	10μA
200mA	100μA
10A	10mA	±(2.5% + 2)	< 0.3V	10A / 250V cầu chì

Dòng điện xoay chiều (ACA)

(Đáp ứng trong dải tần 40Hz–500Hz)

Thang đo	Độ phân giải	Độ chính xác	Sụt áp	Bảo vệ quá tải
200μA	100nA
20mA	10μA	±(1.5% + 3)	< 0.7V	0.5A / 250V cầu chì
200mA	100μA
10A	10mA	±(2.5% + 3)	< 0.3V	10A / 600V cầu chì

Đo tần số (Tự động chuyển thang đo)

Thang đo	Độ phân giải	Độ chính xác	Độ nhạy tối đa	Bảo vệ quá tải
2kHz	1Hz	±(0.8% + 3)	500mV rms (10k–1MHz)	DC/AC 350Vrms
20kHz	10Hz		5V rms (1–20MHz)
200kHz	100Hz		10–100kHz
2MHz	1kHz
20MHz	10kHz

Đo diode

Điện áp đo	Dòng đo	Bảo vệ quá tải
3.3V max	0.7mA	DC/AC 500V rms

Đo transistor (kiểm tra HFE)

Loại	Dải đo hệ số khuếch đại (HFE)	Điện áp đo	Dòng đo
NPN/PNP	0 – 1000	< 3.2V	IB = 0.7mA

Kiểm tra thông mạch

Ngưỡng kích hoạt	Điện áp mạch hở	Bảo vệ quá tải
< 75Ω	MAX 3.3V	DC/AC 500V rms

Đo điện trở

Thang đo	Độ phân giải	Độ chính xác	Điện áp mạch hở	Bảo vệ quá tải
200Ω	0.1Ω	±(1.2% + 4)	MAX 3.3V	DC/AC 500V rms
2kΩ	1Ω
20kΩ	10Ω	±(1.0% + 2)	< 0.3V
200kΩ	100Ω
2MΩ	1kΩ
20MΩ	10kΩ	±(2% + 5)

Đo điện dung

Thang đo	Độ phân giải	Độ chính xác	Tần số đo	Bảo vệ quá tải
2nF	1pF		≥ 200Hz / 1.5 giây	0.5A / 250V cầu chì
20nF	10pF
2μF	1nF	±(5% + 10)
200μF	0.1μF		≥ 2Hz / 8 giây
2000μF	1μF

Đo điện cảm (Inductance)

Thang đo	Độ phân giải	Độ chính xác	Điện áp mạch hở	Bảo vệ quá tải
2mH	1μH		≥ 1000Hz	0.5A / 250V cầu chì
20mH	10μH
200mH	100μH	±(5% + 10)	≥ 200Hz
2H	1mH
20H	10mH
